Instrucciones de Uso Aqua- seal  CDU

Marzo 2017




Instrucciones de uso



A.- Descripción

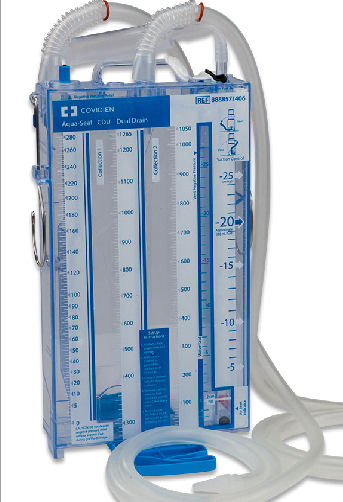

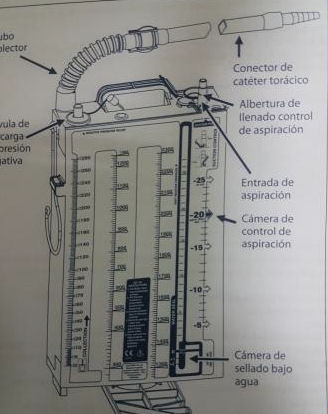

La Unidad de Drenaje Torácico Aqua - Seal está compuesta de 3 cámaras, una cámara de recolección, una cámara de control de aspiración y una cámara de sellado bajo agua. Este contenedor transparente y compacto , resistente a la rotura, proporciona una visualización fácil y precisa de los fluídos dentro de la unidad.  Si la presión negativa es demasiado alta puede descargarse a través de la válvula manual de descarga de presión negativa situada en la parte superior de la unidad. A través de la válvula de descarga automática, situada tambien en la parte superior de la unidad, se evita la creación de presión positiva.



Preparación de la Unidad Aqua.Seal:



1.- Llenar la cámara de sellado bajo agua (Figura 2)

  • Colocar la jeringa que acompaña al producto, tal como se indica en el cilindro de la misma.

  • Llenar la jeringa hasta el tope (aproximadamente 45 ml de agua estéril)   Figura A

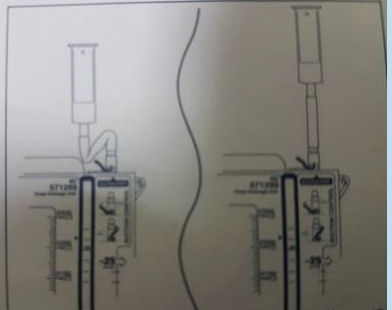

  • Colocar la jeringa en posición vertical por encima de la unidad Aqua- Seal permitiendo que el líquido entre dentro de la cámara de llenado hasta la línea de 2 cm de altura  (Figura B).

  • El agua adoptará una coloración azul indicando que dicha cámara se ha llenado correctamente. .

  • Desechar la jeringa y el tubo

NOTA: de este modo se crea una protección por sellado de agua y la Unidad queda ya lista para el drenaje por gravedad. Para ajustar el nivel líquido en la cámara de sellado, utilizar la entrada de acceso situada detrás de la cámara (ver sección  F, # 7)

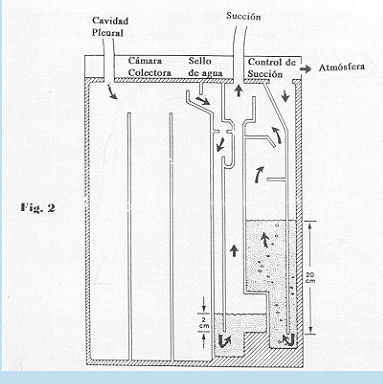

Figura 2



2.-  LLenar la cámara de control de aspiración ó succión   (Figura 3)

  • Llenar la Cámara de Control de Aspiración hasta el nivel de vacío prescrito , vertiendo líquido estéril directamente dentro de la abertura de acceso a la cámara de control de aspiración.

  • Cerrar la Cámara de control de aspiración utilizando el tapón.

  • Asegurarse de que el tapón queda perfectamente ajustado.

NOTA: Para conseguir un nivel de aspiración superior a 25 cm H2O es necesario proceder a una derivación de la cámara de control de aspiración. La aspiración puede regularse con un manómetro de pared ó con una bomba de aspiración portátil (Ver sección F, # 6)





                                                                                                                                              Figura 3
